자동소화 시스템

수/배전반 자동소화 시스템

1. 제품의 구성

01		02		03		04
소화기		제어부		수신부		감지부

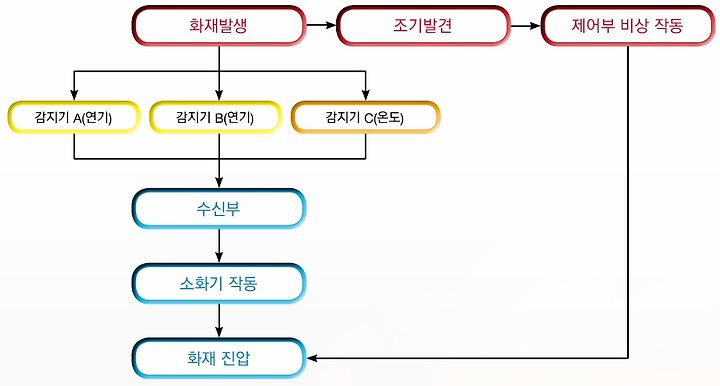

2. 계통도

3. 제품의 특징

구  분	내  용
청정 소화약제 HFC-227ea(FM200)	방사 후 잔여물이 없으며, 전기, 전자기기 및 최첨단 산업설비와 같이 정밍을 요하는 장비에 설치하여 화재를 초기에 진압한다.
특성화된 감지 방식	오동작 방지회로 : 먼지등을 연기로 오인하여 오동작하는 경우를 미연에 방지(1~10회 설정 오동작 여부를 확인)  연기 감지기와 온도 감지기의 교차회로 방식 : 먼지가 많이 발생하고 예민한 곳에서 설정을 통하여 연기 감지기 교차회로 방식과 온도센서 동시에 감지하였을때 화재로 인식 소화기 일시 정비 버튼(선택) : 사람이 작업중 화재로 인하여 대피 상황 발생시 소화기의 작동을 일시 정지하여 인명 피해를 방지 접점 : 예비 화재 및 화재시 A, B접점과 DC24V를 출력하여 신호 및 타 기기와 연동 실시간 디지털 전송방식으로 빠르고 정확하게 상황을 통제 전선의 단락, 단선 및 기타 이상을 자가진단하여 데이터 전송 제어부의 고장 및 전원차단등 이상발생시에도 수신부가 자체적으로 상황을 통제 및 관리

4. 동작원리

전기적 신호에 의한 동작		연기 감지기의 동작  화재시 먼저 화재를 감지한다. 연기감지기는 A, B 두개를 설치하며, 교차회로 방식으로 작동한다.(두개의 연기감지기가 모두 연기를 감지 했을 때 작동) 연기감지기는 각각 오동작방지회로를 추가하여 먼지등을 연기로 오인하여 오동작하는 경우를 미연데 방지한다.(1~10회까지 오동작 여부를 확인할 수 있다.)  온도 감지기의 동작 온도감지기는 설정값(68℃)이상의 온도를 감지하는 경우 화재로 인식하여 수신부에서 솔레노이드(타격기)를 이용 유리벌브를 파열하여 소화약제을 방출하여 화재를 진압하는 방식이다. 온도감지기는 예비 온도를 설정하여 이상 온도변화 시 상황실에 통보한다. 온도값을 제어부에 디지털화하여 정확하고 빠른 식별이 가능하다.
기계적 신호에 의한 동작		유리벌브 유리벌브는 정전시 화재가 발생하여 판넬 내부의 온도가 68℃가 되면 자동으로 파괴되어 소화약제를 방출하여 화재를 진압한다. 유리벌브는 소화기 상단에 설치되어 있으며 연기 감지기 온도감지기에 의해 전기적 신호를 받으면 솔레노이드(타격기)가 작동하여 유리벌브를 파괴시켜 소화약제를 방출하여 화재를 진압한다.

5. 제원

구   분		내   용				비   고
KFI형식승인 번호		소공16-37	소공17-17	소공17-18	소공17-16
약제명		HFC-227ea(FM200)
약제 중량		0.5kg	0.9kg	2kg	4kg
충전 압력		9.8kgf/㎠ ~ 10kgf/㎠ (상온 20℃)				N2축압식
작동 온도		68℃				유리벌브
사용온도 범위		-20℃ ~ 40℃
용기의 재질		STS304
제어부 및 수신부		시스템의 명령 및 제어 / 입력전원 AC220V				단품제외
감지부		연기감지기(교차회로 방식 / 오동작 방지 회로)
		온도센서
		유리벌브(68℃)
작동 방식		솔레노이드 작동(타격식)				DC24V
소화기 규격	내용적(ℓ)	0.5	0.9	2.3	3.5
	높이(㎜)	266	311	422	452
	직경(㎜)	65	76	100	120
설계 면적(㎡)		0.36	0.81	1.44	2.22
설계 체적(㎥)		0.36	1.215	2.88	5.625
총 중량(㎏)		1	2	4	6.5

6. 설치 장소

• 발전소, 변전소, 선박, 빌딩 및 공장 등의 수/변전실 설비
• 백화점, 대형쇼핑몰, 종합병원, 호텔, 학교, 도서관, 시.도청등 공공기관의 수/변전실 설비
• 전산실, 화학 연구실, 저장실 등의 밀폐된 공간
• 방전가공기, 사출 성형기, 엔진실, 변속기기 등 과열로 화재가 우려 되는곳,
• 통신사 및 방송사 무인 기지국, 광고판, 지하 분전반, 지하전력구 분전반, 전화국의 전기통신시설, 은행 ATM기기 등
• 댐, 수문, 가동보, 저수지, 지하철, 터널, 교량, 환경 처리시설, 정수처리시설 등의 수/배전반 판넬
• TPS, EPS실의 분전반

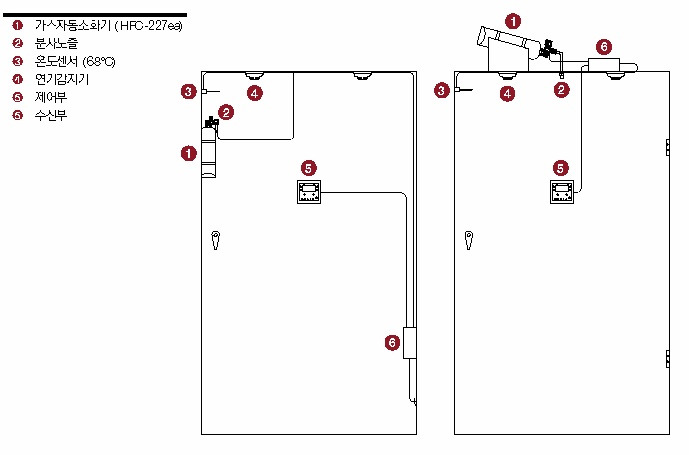

7. 설치 예시
